CA8336 3-fas Energianalysator inkl. 4 st MA193 25 cm 100 mA…10 000 A
67437,50 kr inkl. moms
Tillgänglighet: I lager
Produktvarianter (Pris ex. moms):
| P01160591 | CA 8336 Energianalysator utan tänger, inkl Dataview | 53950.00 |
| P01160592 | CA 8336 Energianalys ink.4 st MA193 25cm 100mA…10000A | 68990.00 |
| P01160592-DK | CA 8336 Energianalys ink.4 st MA194 35cm 100mA…10000A | 63490.00 |
| P01160595 | CA 8436 Energianalysator IP67 utan tänger, inkl Dataview | 62950.00 |
Tillbehör (Pris ex. moms):
| P01120593 | MINIFLEX MA194-250 mm IP67 | 2805.00 |
| P01120592 | MINIFLEX MA194-350 mm IP67 | 2940.00 |
| P01120594 | MINIFLEX MA194-1000 mm IP67 | 3225.00 |
| P01120580 | MINIFLEX MA193 250 mm | 3170.00 |
| P01120567 | MINIFLEX MA193 350 mm | 3375.00 |
| P01120526B | AmpFLEX A193 450 mm | 3170.00 |
| P01120531B | AmpFLEX A193 800 mm | 4370.00 |
| P01120554 | AmpFlex A196 610 mm IP67 för PEL106 / PEL115 / CA8436 | 3110.00 |
| P01120568 | MiniFlex MA196 350mm IP67 för PEL106 / PEL115 / CA8436 | 3110.00 |
| P01106194 | MIN94 50 mA…200Aac klass 0,2 (PEL112-113-115-CA8345) | 3720.00 |
| P01120434B | MN93A Strömtång 5mA…6A/1A…120A | 3595.00 |
| P01120425B | MN93 Strömtång 500mA…240A | 2420.00 |
| P01120079B | PAC93 AC+DC Strömtång 10A…1200A | 5630.00 |
| P01120323B | C193 Strömtång 1A…1200A | 5145.00 |
| P01120110 | CAJ93 Strömtång 50…5000Adc/3500Aac Qualistar/PEL | 26930.00 |
| P01102131 | ESSAILEC adapter för upp till 4 strömmar | 22070.00 |
| P01120044 | CA E94 100 mA…100 Aac/dc / 10…100Aac/dc (PEL112-113-115-CA8345) | 3965.00 |
| P01102081 | Adapter till E3N och E27 (BNC) för PEL102-104, CA83xx och CA8220 | 1445.00 |
| P01120027-PACK | E27 100 mA…10 A/100Aac/dc 100 kHz 10mV/100mV, BNC | 5895.00 |
| med BNC adapter P01102081 PEL102-104 CA8220, CA8331-36 | ||
| P01120127-PACK | PAC27 0,5…100Aac/150Adc-1000Aac/1400Adc/10mV/1mV/A | 5390.00 |
| med BNC adapter P01102081 PEL102-104 CA8220, CA8331-36 | ||
| P01295483 | Kabelsats Qualistar för spänning 5 x 3m lab.kabel, 5x kroko. | 1780.00 |
| P01295476 | Kabelsats PEL för spänning 4 x 3m lab.kabel, 4x kroko. | 1695.00 |
| P01295496 | Kabelsats CA8436-PEL106 5 x 3m med 4 mm kontakter IP67 | 1410.00 |
| P01102147 | Plastplugg CA8436-PEL106 för ingångar IP67 | 820.00 |
| P01102080 | Färgmärkningssats till strömtänger 12 st | 505.00 |
| P01102059 | Qualistar displayskydd | 505.00 |
| HX0091 | MTXBanan-PT100 adapter MTX och CA8220 | 1205.00 |
| P01102149 | Upprullare för 3 m spänningskabel samt MA193 | 205.00 |
| P01295293 | Kabel USB-A USB-BCA8331/33/35/36/CA6113-17/PEL | 405.00 |
| P01298049 | Väska mjuk N°05 CA8220,6522-36 | 1230.00 |
| P01298056 | Väska, mjuk n°22 för Qualista / CA6113-17 | 2035.00 |
| P01298083 | Väska, mjuk för CA8345 (samt Qualistar mm) | 2320.00 |
| HX0086 | Batteri PEL102/103/104 8,4 V NiMh | 1080.00 |
| P01296024 | Batteri NIMH SCOPIX/CA 8331/33/36/CA6113/16/CA6550/55 | 2835.00 |
| P01296047 | Batteri Li-Ion CA6116N-6117-Scopix IV-CA8345 | 3395.00 |
| P01102057 | Laddare CA8331/33/35/36/CA6113/16, 230Vac | 1825.00 |
| P01102155 | Laddare Typ 2 CA6116N-CA6117-Scopix IV-CA8345 Li-Ion 230Vac | 2950.00 |
| HX0061 | Laddare för 10…50Vdc, 32W Scopix/Qualistar, cig.uttag | 5270.00 |
| P01102204B | Spänningsadapter PEL 102/103/104 fas-fas/nolla upp till 600 V | 2830.00 |
| P01102204-XL | PEL Tillbehörspaket 4x magnetprob, 7x upprullare, 1x P01102204 | 4190.00 |
| P01102150 | Spänningsadapter CA833x upp till 1000 V | 4710.00 |
| P01103076 | Spänningsadapter CA8345 PA32ER upp till 1000 V | 7650.00 |
| P01103077 | Spänningsadapter laddkontakt C8 adapter för PA32ER CA8345&PEL5x | 320.00 |
| P01103079 | Magnetfix CA8345 magnetkrok (för alla instrument med bärrem) | 1005.00 |
| P01102095 | DATAView | 7820.00 |
Kontakta oss vid beställning av produktvarianter och tillbehör
Produktbeskrivning

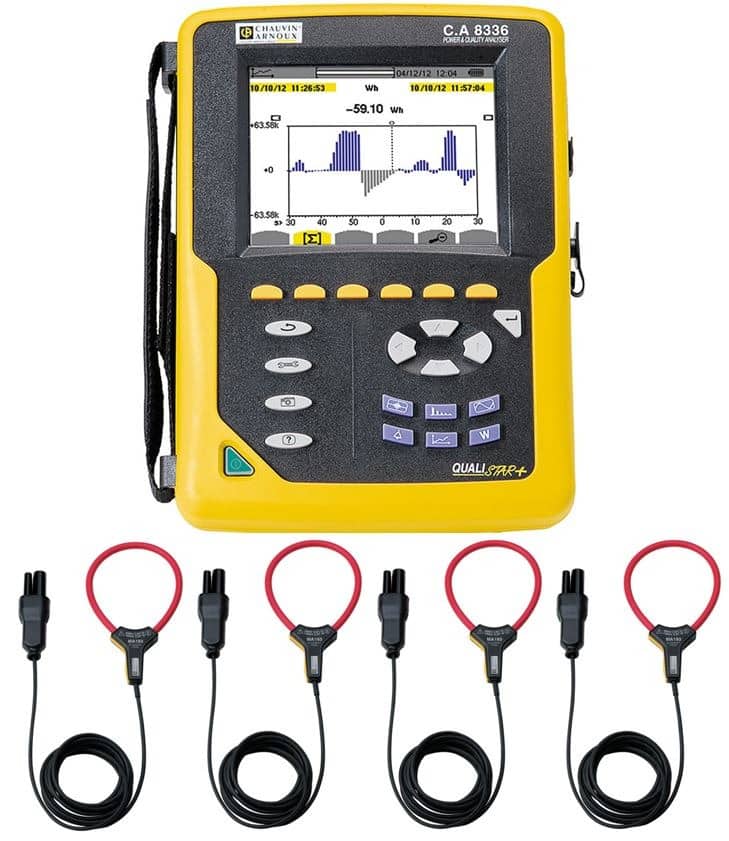

CA8336 är en avancerad 3-fas energianalysator för krävande analys, loggning och mätning av alla energi- och effekterstorheter samt transienter i eldistributionsnät och industriella anläggningar. Den är särskilt lämpad för applikationer där alla faser och nollan behöver mätas med hög upplösning under långa loggningstider.
Huvudfunktioner
-
Effekt och energi: Aktiv, reaktiv och skenbar effekt per fas eller som total summa.
-
Övertoner och distorsion: Upp till 50:e ordningen (THDr/THDf), distorsionsfaktor, total övertonshalt, cos φ, tan φ, crestfaktor, k-faktor och spänningsobalans.
-
Transientdetektering: Loggar upp till 210 transienter, med automatisk lagring av alla relevanta mätparametrar 1 period före och 3 perioder efter transienten.
-
Startströmsmätning: Upp till 10 minuter för ström, spänning och frekvens.
-
Flicker: Lång- och korttidsflicker.
-
Vektordiagram, alarm och skärmdumpsfunktioner för enkel analys och dokumentation.
Mätning och analys
-
Stor färgskärm med svenska menyer som visar mätvärden i realtid med 20 ms upplösning.
-
Samplingshastighet: 12,8 kHz (256 mätningar/period).
-
Integrationstid: Justerbar mellan 1 s och 15 min.
-
Visar alltid min-, max-, medel- och toppvärden under 10 ms halvperioder.
-
Snabb nog för mätning efter frekvensomriktare.
-
Automatisk igenkänning av anslutna strömtänger, inklusive MA193 och MN93A, med fri kombination vid loggning.
Lagring och mjukvara
-
Stort internt minne och medföljande 4 GB minneskort – räcker för upp till 128 dagars loggning med 5 s integrationstid.
-
Inspelningar, inställningar och skärmdumpar kan överföras till PC via USB eller minneskortsläsare.
-
Levereras med svensk och licensfri Dataview-mjukvara för analys, rapportgenerering och export till Excel.
Användarvänlighet
-
Enkel att använda med intuitiva menyer och färgskärm.
-
Anpassad för 1- och 3-fas installationer i både lik- och växelspänning.
-
Komplett instrument för professionell energikontroll, felsökning och analys av industriella och elkraftanläggningar.
